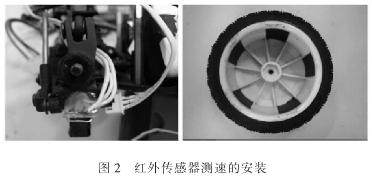

智能車競速比賽以及多種智能車的應用場合中，需要智能車沿著某條軌跡快速前進，使用普通紅外傳感器、激光傳感器、攝像頭識別均可有效提取路面軌道信息而解決這一問題，現在常見使用16位單片機作為控制核心。普通紅外傳感器因?yàn)橐资芨蓴_、前瞻距離短等缺點已經較少使用，攝像頭有豐富的數據信息，但是低成本8位單片機不能很好的處理這些信息。激光傳感器成本適中，處理的信號便于8位單片機處理，能夠有效的節省硬件成本。針對尋跡智能車進行了軟硬件設計，采用3位freescale單片機MC9S08AC16作為控制核心，使用激光傳感器提取賽道信息，采用低成本的紅外測速方案，算法使用以PID為基礎的枚舉查表法，做到了處理快速高效。整個設計既滿足了競速小車的響應迅速的要求，又是一種較低成本的設計方案。
1 車模安裝

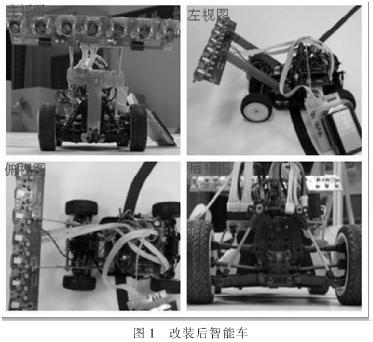

智能車的控制采用的是前輪轉向，B型車模采用的是國內廠商生產的1：16的電動越野遙控車的底盤部分，突出特點為四輪驅動，四輪獨立懸掛。反射式光電傳感器在小車前方一字形簡單排布，14個發射，7個接收，一個發射帶兩個接收，傳感器的前瞻可以達到40cm以上，兩個激光發射頭間距1.8cm。傳感器單元安裝圖如圖1所示。
